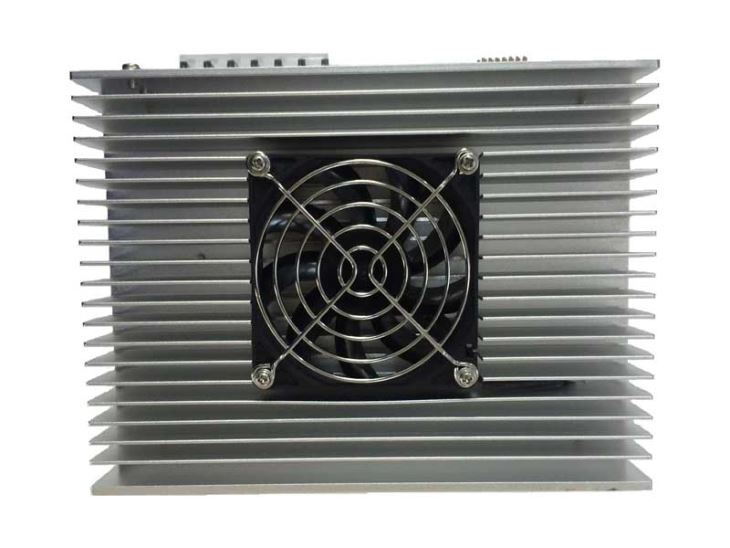

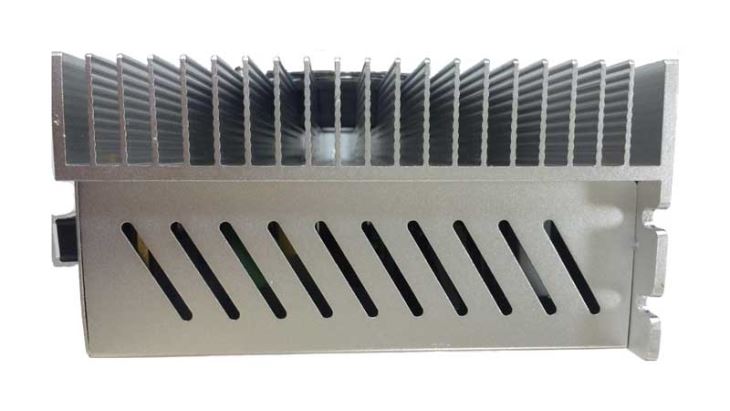

Giới thiệu sản phẩm: trình điều khiển động cơ bước trong điện áp cao với microstep kỹ thuật số
DH3722MA là ổ đĩa bước hoàn toàn kỹ thuật số hiệu suất cao thế hệ mới dựa trên DSP 32 bit với thuật toán tiên tiến. Phạm vi cung cấp điện là AC110 ~ 220v. nó có thể điều khiển động cơ bước 3 pha 86-130mm. Tiếng ồn thấp và độ mượt cao ở tốc độ trung bình / thấp và mô-men xoắn cao ở tốc độ cao, có thể được áp dụng cho các ứng dụng điều khiển tốc độ khác nhau. áp dụng công nghệ điều khiển véc tơ hiện tại trơn tru và chính xác, làm cho động cơ nhiệt thấp.
Tính năng sản phẩm:
● DSP 32 bit thế hệ mới
● Độ mịn tốt, độ ồn thấp, nhiệt độ thấp
● cài đặt bước vi tích hợp
● cài đặt hiện tại tích hợp
● dòng điện dừng có thể được đặt thành 50%
● đầu vào xung vi sai cách ly
● tần số đáp ứng lên tới 300KHz
● quá điện áp, dưới điện áp, bảo vệ quá dòng
● hỗ trợ chế độ xung PU + DIR và chế độ xung CW / CCW
● Hỗ trợ đầu vào tín hiệu 5V / 24V (PU DR MF)
Ứng dụng sản phẩm:
Nó có thể được sử dụng trong các loại máy khác nhau, chẳng hạn như bộ định tuyến cnc, máy nổi, máy đóng gói, máy in 3D, máy dán nhãn, máy phay / máy cnc, máy cắt laser, v.v., các tính năng độc đáo của nó làm cho nó trở thành một giải pháp lý tưởng cho các ứng dụng đòi hỏi độ ồn thấp, độ rung thấp, nhiệt độ thấp và độ chính xác cao

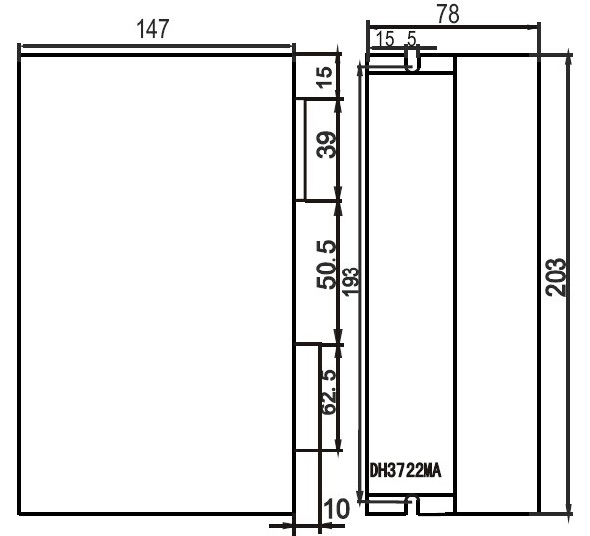

Kích thước lắp đặt （đơn vị mm mm
Chức năng sản phẩm:
Thiết lập hiện tại
IM (A) | 1.2 | 1,5 | 2.0 | 2.3 | 2,5 | 3.0 | 3.2 | 3.6 | 4.0 | 4,5 | 5.0 | 5,3 | 5,8 | 6.2 | 6,5 | 7,0 |
D1 | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN |
Đ2 | TẮT | TẮT | TRÊN | TRÊN | TẮT | TẮT | TRÊN | TRÊN | TẮT | TẮT | TRÊN | TRÊN | TẮT | TẮT | TRÊN | TRÊN |
D3 | TẮT | TẮT | TẮT | TẮT | TRÊN | TRÊN | TRÊN | TRÊN | TẮT | TẮT | TẮT | TẮT | TRÊN | TRÊN | TRÊN | TRÊN |
D4 | TẮT | TẮT | TẮT | TẮT | TẮT | TẮT | TẮT | TẮT | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN |
Chế độ làm việc
D9 | TẮT: Chế độ xung PU + DIR BẬT: Chế độ xung CW / CCW ； lưu ý Cài đặt chế độ sau khi tắt nguồn |
D10 | TẮT: nhận xung ngoài BẬT: tự kiểm tra, sau khi bật nguồn, động cơ chạy với 30RPM \ |
Cài đặt vi bước
Pu / Rev | 400 | 500 | 600 | 800 | 1000 | 1200 | 2000 | 3000 | 4000 | 5000 | 6000 | 10000 | 12000 | 20000 | 30000 | 60000 | |
D5 | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | TRÊN | TẮT | |
D6 | TRÊN | TRÊN | TẮT | TẮT | TRÊN | TRÊN | TẮT | TẮT | TRÊN | TRÊN | TẮT | TẮT | TRÊN | TRÊN | TẮT | TẮT | |
D7 | TRÊN | TRÊN | TRÊN | TRÊN | TẮT | TẮT | TẮT | TẮT | TRÊN | TRÊN | TRÊN | TRÊN | TẮT | TẮT | TẮT | TẮT | |
D8 | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TRÊN | TẮT | TẮT | TẮT | TẮT | TẮT | TẮT | TẮT | TẮT | |

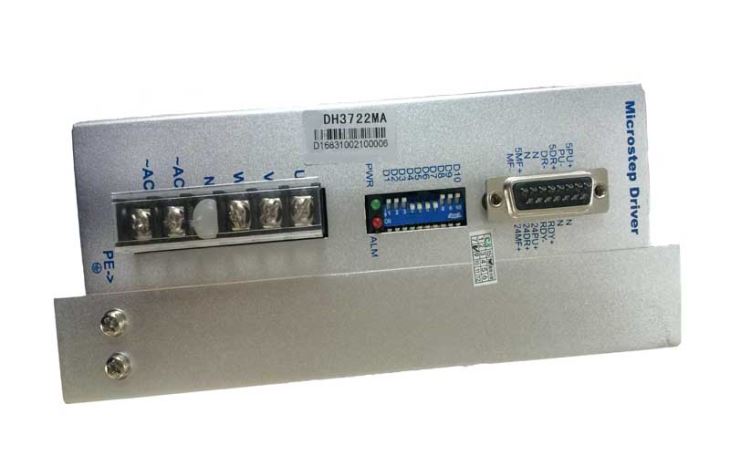

Mô tả giao diện
Tên | Chức năng | Sự miêu tả |
PWR | Đèn điện | Khi bật nguồn, đèn xanh sẽ sáng |
BÁO THỨC | Quá dòng / dưới điện áp / quá điện áp hiển thị ánh sáng | Nếu ổ quá dòng / dưới điện áp / quá điện áp đèn đỏ đang bật |
24PU + | VCC đầu vào 24p | Kết nối với VCC xung 24V (hỗ trợ PLC 24V +) |
5PU + | Đầu vào xung 5V | Kết nối với VCC xung 5v |
PU- | Xung đầu vào âm | Tín hiệu xung: Trong chế độ xung đơn (xung / hướng), đầu vào này đại diện cho tín hiệu xung, mỗi cạnh rơi hoạt động. Trong chế độ xung CW / CCW, 5PU và PU- là đầu vào CW |
24DR + | VCC đầu vào hướng 24V | Kết nối với VCC xung 24V (hỗ trợ PLC 24V +) |
5DR + | Đầu vào định hướng 5V | Kết nối với VCC xung 5v |
DR- | Hướng đầu vào tiêu cực | Tín hiệu TRỰC TIẾP: Ở chế độ xung đơn, tín hiệu này có mức thấp / cao cấp điện áp, đại diện cho hai hướng quay động cơ; Trong chế độ xung CW / CCW, 5DR và DR- là đầu vào CCW |
24MF + | 24V cho phép VCC đầu vào | Kết nối với nguồn tín hiệu + 24V |
5MF + | 5V cho phép VCC đầu vào | Kết nối với nguồn tín hiệu + 5V |
MF- | Cho phép nhập âm | Bật tín hiệu: Tín hiệu này được sử dụng để bật / tắt trình điều khiển. Cấp độ cao để cho phép trình điều khiển và mức độ thấp để vô hiệu hóa trình điều khiển. Thường để lại UNCONNECTED (ENABLED). |
RDY + | Ổ đĩa đầu ra tín hiệu sẵn sàng VCC | Truyền tín hiệu đầu ra sẵn sàng, nếu không có lỗi ， đầu ra này bị tắt, nếu có lỗi, đầu ra được bật. sau khi bật nguồn, đèn báo thức sẽ sáng 10ms và RDY + / RDY cũng sẽ sáng (10ms) |
RDY- | Ổ đĩa tín hiệu sẵn sàng âm | Dòng điện đầu ra RDY +, RDY- là 50MA, điện áp tối đa là 50VDC |
AC | Đầu vào nguồn điện AC | AC110-220V, công suất đầu vào tối đa là AC240V |
N | NC | |
Bạn | Động cơ U | Động cơ U |
V | Động cơ V | Động cơ V |
W | Động cơ W | Động cơ W |
!Chú thích
Trả lời: Kết nối nguồn điện đúng cách, không thể vượt quá 240VAC
B: Vui lòng giữ cáp xung từ cáp động cơ và cáp nguồn, trong trường hợp có nhiễu
C: Nếu đèn báo thức được bật, vui lòng kiểm tra nó sau khi tắt nguồn
a: phạm vi cung cấp điện là 110 Vv 220 VACAC hay không? b: có bất kỳ ngắn trên dây động cơ hoặc những người khác?
Dịch vụ sản phẩm:
ECON cung cấp dịch vụ kỹ thuật từ đầu đến cuối và sẽ bảo hành một năm. Bất kỳ vấn đề, có thể gửi e-mail cho kỹ sư kỹ thuật và bán hàng của chúng tôi, hoặc trò chuyện trực tiếp trên trang web của chúng tôi.
Thanh toán và giao hàng:
ECON hỗ trợ T / T, Paypal, Western Union để thanh toán. Chúng tôi có thể sắp xếp vận chuyển nhanh, hàng không và đường biển, chúng tôi có đội ngũ chuyên nghiệp để đối phó với hậu cần.
