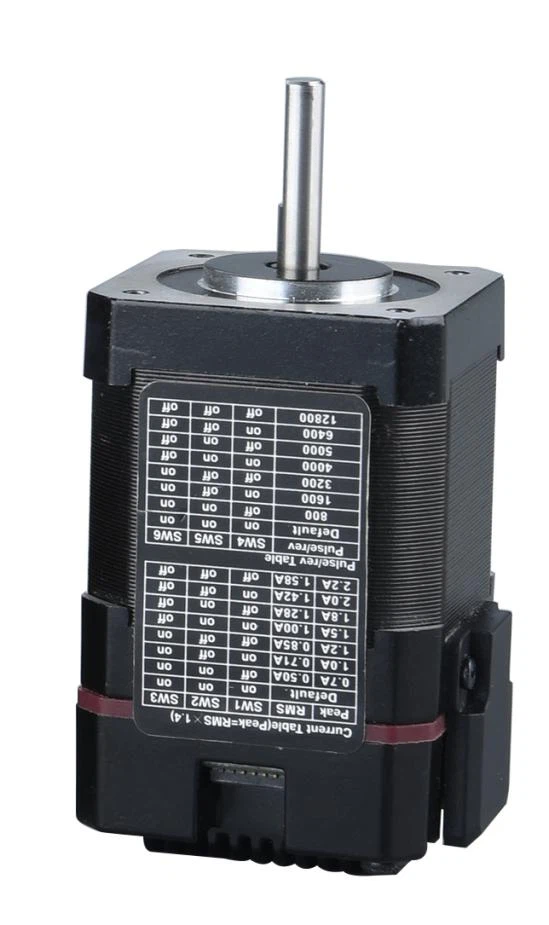

Được trang bị nhà máy Ổ đĩa động cơ bước vòng mở tích hợp chuyên nghiệp, Đây là nhà sản xuất và cung cấp trình điều khiển động cơ bước vòng kín tích hợp rs485 nema17 hàng đầu.

Tính năng sản phẩm

●Công nghệ DSP 32 bit mới

●Độ rung thấp, tiếng ồn thấp, vận hành êm ái

●Chức năng cài đặt bật nguồn tham số tự động

●Điều khiển dòng điện thay đổi giúp giảm đáng kể sự sinh nhiệt của động cơ.

●Tự động giảm một nửa dòng điện khi nghỉ

●Có thể điều khiển động cơ bước kéo dây 4,6,8-

●Cách ly quang điện của đầu vào tín hiệu một đầu (giới hạn bên trái, giới hạn về 0, giới hạn bên phải)

●Giao thức bus RS485 mô hình tiêu chuẩn

●Cài đặt hiện tại thuận tiện và có thể được chọn trong khoảng 0.1-2.2 A

●Quay số địa chỉ được đặt thành 1-16

●Nó có chức năng bảo vệ quá điện áp, thấp áp và quá dòng

Thông số sản phẩm

Esự giải thích	IRO42
	Giá trị tối thiểu	Giá trị điển hình	Giá trị tối đa	Đơn vị
Dòng điện đầu ra liên tục	0.1	-	2.2	A
Điện áp cung cấp điện (DC)	12	24	32	Vdc
Dòng điện đầu vào tín hiệu điều khiển	6	10	16	ma
Tín hiệu điều khiển đầu vào	-	5	-	Vdc
Điểm quá điện áp	35	36	37	Vdc
Tần số bước	1	-	1000	KHz
Điện trở cách điện	100			MΩ

Kích thước sản phẩm

IRO42

Cài đặt phân mục sản phẩm

Cài đặt phân khu
Xung/Vòng quay	S1	S2	S3	S4
Mặc định	TRÊN	TRÊN	TRÊN	TRÊN
800	tắt	TRÊN	TRÊN	TRÊN
1600	TRÊN	tắt	TRÊN	TRÊN
3200	tắt	tắt	TRÊN	TRÊN
6400	TRÊN	TRÊN	tắt	TRÊN
12800	tắt	TRÊN	tắt	TRÊN
25600	TRÊN	tắt	tắt	TRÊN
51200	tắt	tắt	tắt	TRÊN
1000	TRÊN	TRÊN	TRÊN	tắt
2000	tắt	TRÊN	TRÊN	tắt
4000	TRÊN	tắt	TRÊN	tắt
5000	tắt	tắt	TRÊN	tắt
8000	TRÊN	TRÊN	tắt	tắt
10000	tắt	TRÊN	tắt	tắt
20000	TRÊN	tắt	tắt	tắt
40000	tắt	tắt	tắt	tắt

Lưu ý: Đây là trình điều khiển trên kích thước động cơ, vì chúng tôi có thể chọn mô-tơ servo dễ dàng nema17 mô-men xoắn khác nhau để cài đặt trên trình điều khiển, vì vậy chúng tôi sẽ tạo bản vẽ đầy đủ dựa trên động cơ khác nhau. Và bên dưới chúng tôi đưa ra hai mô hình chẳng hạn.

IRO42-04 thông số kỹ thuật của động cơ truyền động và đường cong đặc tính mô-men xoắn-tần số của động cơ
