Giơi thiệu sản phẩm

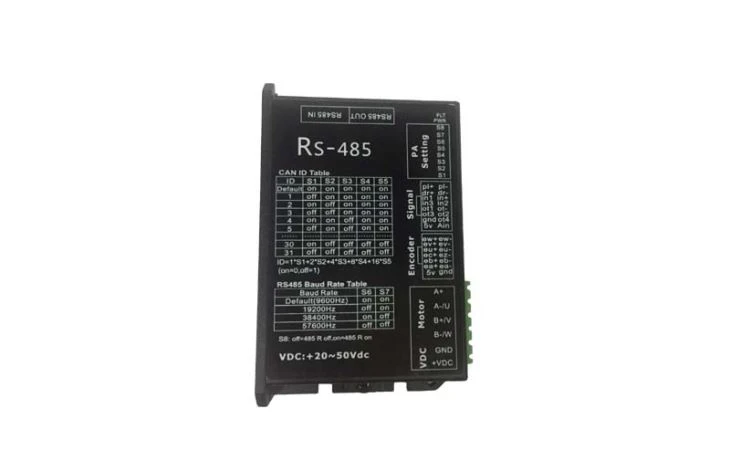

RS-485 ST68D là trình điều khiển bước mở vòng lặp bus RS485 tiêu chuẩn ModBus mới của chúng tôi, áp dụng công nghệ xử lý kỹ thuật số DSP 32 bit mới nhất. Người dùng có thể đặt bất kỳ địa chỉ ID nào trong vòng 1-255 và bất kỳ giá trị hiện tại nào trong dòng định mức để đáp ứng nhu cầu ứng dụng trong hầu hết các dịp. Trình điều khiển tích hợp chức năng tự động điều chỉnh tham số, có thể tự động tạo ra các thông số vận hành tối ưu cho các động cơ khác nhau để tối đa hóa hiệu suất của động cơ.
Các tính năng nổi bật
1. Hỗ trợ giao thức truyền thông CiA301 / 402
2. Lái động cơ bước 2 vòng mở và động cơ bước 3 vòng mở
3. 1 đầu vào tương tự (0 ~ 5V DC)
4.Max 50VDC đầu vào điện áp
5.Max 8.0A hiện tại đầu ra
6. Tương thích cao với các bộ điều khiển chính MODBUS / RS485 phổ biến nhất
7. Hiệu suất hoàn hảo
8.Economic Giá
Chỉ số kỹ thuật cơ bản
| Mô hình | Loạt | Kiểu | Loại điều khiển | Giao thức được hỗ trợ | Mô hình hoạt động | Giai đoạn | Cung câp hiệu điện thê | Đầu ra hiện tại (A) | Phân tích đầu vào | Phân tích đầu ra | Đầu vào analog | Động cơ phù hợp |
| RS-485 ST68D | RS-485 | Bước | RS485 | MODBUS-RTU | PP.PV, HM | 2/3 | 2-50VDC | số 8 | 5 | 4 | 1 đầu vào (0--5vdc) | Động cơ bước Nema17,23,24,34 |
Các chỉ số điện
Mục | RS-485 | |||
Tối thiểu | Điển hình | Tối đa | Đơn vị | |
Đầu ra hiện tại (Đỉnh) | 0,1 | - | 8,0 | Một |
Điện áp đầu vào （DC | 15 | 36 | 50 | VDC |
Kiểm soát tín hiệu đầu vào hiện tại | 6 | 10 | 16 | mẹ |
Giao diện điều khiển tín hiệu Điện | 4,5 | 5 | 28 | Vdc |
Điện áp kéo đầu ra OC | 5 | - | 24 | Vdc |
Tần số truyền thông RS48 | 1 | 1000 | KHz | |
Đầu vào điện áp tương tự | 0 | 5 | Vdc | |
Điện trở cách điện | 100 | MΩ | ||
Sử dụng Liên kết thủ công
Hướng dẫn sử dụng ổ đĩa mở vòng lặp RS485
Kích thước (mm)
sự giới thiệu
