Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

Được trang bị với nhà máy điều khiển máy tiện CNC chuyên nghiệp, Nó là bộ điều khiển máy tiện 4 trục hàng đầu với nhà sản xuất và nhà cung cấp plc.

Giới thiệu sản phẩm : Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

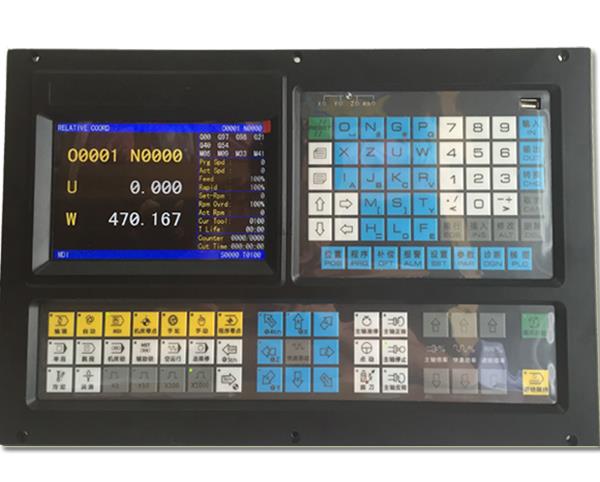

ECN4000TL là một bộ điều khiển máy tiện 4 trục (Turning Controller), nó áp dụng công nghệ điều khiển đa nhiệm thời gian thực và công nghệ nội suy phần cứng, và có thể thực hiện điều khiển chuyển động chính xác mức μm và điều khiển logic PLC. Nó là một bộ điều khiển chuyển động CNC tiên tiến PLC.

Trục điều khiển: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    Trục điều khiển: 4 trục (X, Z, Y, A)

l   Trục nội suy: X, Y, Z, nội suy tuyến tính; X, Y và Z ba trục tuyến tính và xoắn ốc Interpolation, bất kỳ hai trục cung

nội suy;

l    Trục điều khiển PLC: 4 trục

Chức năng trục nạp: Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

l    Bộ chỉ huy tối thiểu: 0.001mm hoặc 0.0001mm có thể được chọn

l    Phạm vi lệnh vị trí: ± 99999999 × đơn vị lệnh tối thiểu

l    Tốc độ di chuyển nhanh: Khi đơn vị chỉ huy là 0.001mm, tốc độ tối đa là 60m / phút; (0.0001mm, tốc độ tối đa là 24m / phút)

l    Ghi đè nhanh: F0, 25%, 50% và 100%, tổng cộng bốn cấp, điều chỉnh thời gian thực;

l    Cấp nạp: tổng số 16 cấp: 0 ~ 150%, điều chỉnh thời gian thực;

l    Chế độ Interpolation: phép nội suy đường thẳng, hồ quang và xoắn ốc và khai thác cứng

l    Tự động chamfer

Chức năng tăng tốc và giảm tốc: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    Cắt thức ăn: Gia tốc hoặc giảm tốc trong loại kiểu / chỉ số tuyến tính hoặc phía trước / phía sau là

chọn lọc

l    Đi nhanh: Gia tốc hoặc giảm tốc trong loại kiểu / chỉ số tuyến tính hoặc phía trước / phía sau là chọn lọc

l    Khai thác: Gia tốc hoặc giảm tốc trong loại kiểu / chỉ mục tuyến tính hoặc phía trước / phía sau là chọn lọc

l    Tốc độ bắt đầu, tốc độ kết thúc và thời gian tăng tốc và giảm tốc được đặt bởi

tham số.

Chức năng trục chính: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    Tương tự điện áp 0V ~ 10V đầu ra trong hai kênh, hỗ trợ kiểm soát hai trục chính

l    Bộ mã hoá trục quay truyền trở lại trong một kênh, có thể đặt độ phân giải bộ mã hoá trục chính (0 hoặc 100p / r ~ 5000p / r)

l    Tỷ số truyền giữa bộ mã hóa và trục chính là: (1 ~ 255): (1 ~ 255)

l    Tốc độ trục chính: được chỉ định bởi mã S hoặc tín hiệu PLC, phạm vi tốc độ là 0rpm ~ 9999rpm.

l    Trục chính ghi đè: tổng 8 cấp: 50% ~ 120%, điều chỉnh thời gian thực

l    Kiểm soát tốc độ bề mặt trục chính

l    Giai đoạn khai thác / cứng nhắc khai thác

Chức năng công cụ: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    Bù công cụ

l    Bù đắp công cụ

l    Quản lý cuộc sống của công cụ

Bồi thường chính xác: Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

l    Bồi thường Backlash

l    Bù sai lệch Pitch trong loại bộ nhớ

Chức năng PLC: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    Chương trình PLC ở hai cấp độ, tối đa 5.000 bước, chu trình làm mới của chương trình cấp 1: 8ms.

l    PLC chương trình truyền thông tải về

l    Hỗ trợ cảnh báo PLC và cảnh báo PLC

l    Hỗ trợ nhiều chương trình PLC (tối đa 16), chương trình PLC đang chạy có thể được lựa chọn

l    Cơ bản I / O: đầu vào trong 40 điểm / đầu ra trong 32 điểm

Giao diện người-máy: Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

l    7,4 "màn hình LCD lớn, độ phân giải là 234 × 480

l    Hiển thị bằng tiếng Trung, tiếng Anh, tiếng Tây Ban Nha hoặc tiếng Nga, v.v ...

l    Hiển thị trong đường dẫn xử lý và có thể phóng to và thu nhỏ thời gian thực, dịch và di chuyển khóa.

l    Đồng hồ thời gian thực

Quản lý hoạt động: Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

l    Chế độ hoạt động: Chỉnh sửa, tự động, MDI, máy không trở lại, MPG / bước đơn, hướng dẫn sử dụng và DNC.

l    Cơ quan điều hành của nhiều cấp quản lý

l    Báo thức ghi âm

Chương trình chỉnh sửa: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    Năng lực của chương trình: 40 triệu, 10.000 chương trình (bao gồm các tiểu chương trình, chương trình vĩ mô)

l    Chỉnh sửa chức năng: chương trình / khối / nhân vật nghiên cứu, viết lại và xóa

l    Định dạng chương trình: mã ISO, hỗ trợ lập trình lệnh vĩ mô trong kiểu câu

l    Chương trình kêu gọi: Hỗ trợ chương trình vĩ mô với tham số, lập chương trình phụ 4 lớp

Chức năng truyền thông: Điều khiển máy tiện 4 trục (Turning Controller) Với PLC

l    RS232: Các tập tin của một chương trình và tham số, vv có thể được truyền qua hai chiều, xử lý thời gian thực DNC, hỗ trợ chương trình PLC, cổng nối tiếp nâng cấp phần mềm hệ thống.

l    USB: Vận hành tập tin, xử lý tập tin trực tiếp, hỗ trợ chương trình PLC, nâng cấp phần mềm hệ thống trong đĩa flash.

Chức năng an toàn: Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

l    Dừng khẩn cấp

l    Giới hạn đi lại phần cứng

l    Giới hạn cho phép phần mềm

l    Phục hồi và phục hồi dữ liệu

Kích thước: Bộ điều khiển máy tiện 4 trục (bộ điều khiển xoay) Với PLC

Mã G / M

Sản phẩm dịch vụ: Bộ điều khiển máy tiện 4 trục (điều khiển quay) Với PLC

ECON cung cấp dịch vụ kỹ thuật từ đầu đến cuối, và sẽ bảo hành một năm. Bất kỳ vấn đề, có thể gửi e-mail cho kỹ sư kỹ thuật và bán hàng của chúng tôi, hoặc trực tiếp trò chuyện trên trang web của chúng tôi.

Thanh toán và Giao hàng: Bộ điều khiển máy tiện 4 trục (Turning Controller) Với PLC

ECON hỗ trợ T / T, Paypal, Western Union để thanh toán. Chúng tôi có thể sắp xếp nhanh, vận chuyển hàng không và đường biển, chúng tôi có đội ngũ chuyên nghiệp để giải quyết hậu cần.
